Q644F氣動三通球閥介紹:
Q644F氣動三通球閥是由氣動執行機構和三通閥組成,是一種三通道的回轉型球閥,具有密封性好、結構嚴謹、重量輕、維護簡便等優點,可滿足不同的生產工藝要求。Q644F氣動三通球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
Q644F氣動L型三通球閥在結構上采用一體化結構,四面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化,Q644F氣動三通球閥能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

Q644F氣動三通球閥設計標準:
設計依據GB標準ANS1標準
設計標準GB/12237ANSIB16.34
連接法蘭尺寸GB/9113、JB/T79ANS1B16.5
試驗和檢驗JB/T9002AP1598

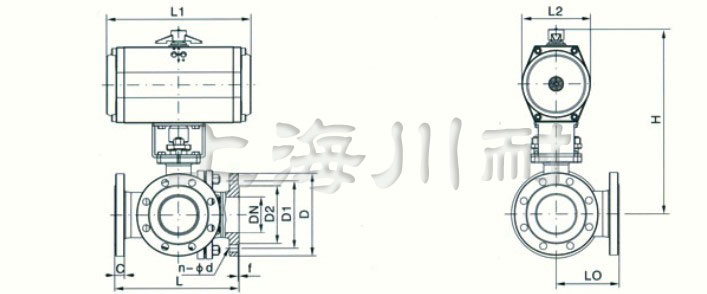

Q644F氣動球閥尺寸規格:
通徑
|
外形尺寸
|
連接法蘭尺寸
|
||||||||||
DN
|
in
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
|
15
|
1/2
|
130
|
140/178
|
62/75
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
20
|
3/4
|
150
|
164/214
|
75/91
|
197/225
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
25
|
1
|
180
|
164/214
|
75/91
|
199/227
|
115
|
85
|
65
|
16
|
2
|
4-φ14
|
|
32
|
11/4
|
200
|
190/295
|
91/112
|
240/266
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
11/2
|
220
|
210/295
|
101/112
|
255/271
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
2
|
240
|
247/340
|
112/127
|
286/307
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
65
|
21/2
|
260
|
276/398
|
127/139
|
330/335
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
80
|
3
|
280
|
308/438
|
139/159
|
349/383
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
|
100
|
4
|
320
|
348/562
|
159/206
|
421/487
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
|
125
|
5
|
380
|
432/724
|
176/228
|
485/557
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
|
150
|
6
|
440
|
524/928
|
228/275
|
582/629
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
|
200
|
8
|
550
|
648/1033
|
275/324
|
702/750
|
340
|
295
|
266
|
24
|
3
|
12-φ22
|

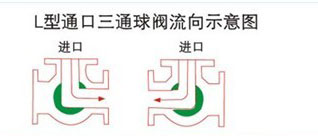

Q644F氣動法蘭球閥流向示意圖:

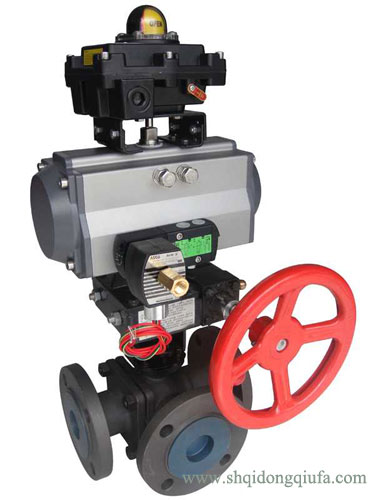

Q644F氣動三通球閥結構圖:
