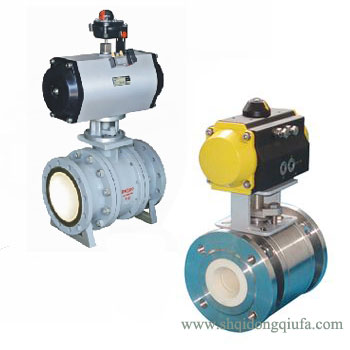

當前位置:首頁 > 產品中心 > 氣動球閥 > 氣動陶瓷球閥 > Q641TC氣動陶瓷球閥 耐磨氣動陶瓷法蘭連接球閥Q641TC氣動陶瓷球閥 耐磨氣動陶瓷法蘭連接球閥
Q641TC氣動陶瓷法蘭球閥采用優質工程陶瓷,專業用于陶瓷插芯,Q641TC氣動陶瓷法蘭球閥具有優越的強度、硬度、絕緣性、熱傳導、耐高溫、耐氧化、耐腐蝕、耐磨耗、高溫強度等特色,Q641TC氣動陶瓷法蘭球閥在非常嚴苛的環境或工程應用條件下,所展現的高穩定性與優異的機械性能,在材料工業上已倍受矚目,其使用范圍廣泛。
Q641TC氣動陶瓷球閥內部介質通過部分,球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好,硬度高(可達HRA88以上),可耐絕大部分酸堿介質腐蝕,并具有極好的耐磨性能,解決了普通金屬和塑料Q641TC氣動陶瓷球閥耐磨損和耐腐蝕不能兼顧的問題。
球閥內件由一球體,二閥座,二接管共六件合理組成,整體結構簡潔,流道順暢,介質流動阻力小。球體與閥座密封面為球面硬密封,采用德國引進的先進球面加工技術精磨而成,表面光潔,真球度高,由于結構陶瓷具有自潔性和自潤滑性,從而使整臺Q641TC氣動陶瓷球閥密封性能極好,達到零泄漏,且不需要很大的壓力即可密封嚴緊,從而減輕閥桿扭矩,開關順暢。

Q641TC陶瓷氣動陶瓷球閥結構標準:
GB/T 12237-2007《石油、石化及相關工業用的鋼制球閥》
JB/T 10529-2005 《陶瓷密封閥門技術條件》
閥門結構長度:GB/T 12221-2005《閥門的結構長度》或者根據訂購合同要求
連接法蘭尺寸:GB/T 9113.1《平凸面法蘭尺寸》 JB/T 79.1《凸面整體鑄鋼管法蘭》
壓力溫度等級:GB/T 12224-2005《鋼制閥門一般要求》
Q641TC法蘭連接氣動法蘭球閥尺寸規格:
Q641TC-16C
|
||||||||||
通徑DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|||||||||
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
25
|
1″
|
150
|
115
|
85
|
64
|
4-Φ14
|
16
|
2
|
210
|
196
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
22
|
3
|
300
|
255
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
24
|
3
|
325
|
255
|
100
|
4″
|
280
|
235
|
190
|
156
|
8-Φ22
|
24
|
3
|
350
|
255
|
125
|
5″
|
320
|
270
|
220
|
184
|
8-Φ26
|
26
|
3
|
375
|
255
|
150
|
6″
|
360
|
300
|
250
|
211
|
8-Φ26
|
28
|
3
|
420
|
255
|
200
|
8″
|
400
|
360
|
310
|
274
|
12-Φ26
|
30
|
3
|
460
|
255
|
Q641TC氣動陶瓷法蘭球閥材質規格:
氣動執行器
|
雙作用、單作用
|
驅動氣源
|
5-7bar壓縮空氣
|
氣動附件
|
限位開關、定位器、電磁閥
過濾減壓閥、手輪機構
|
公稱通徑
|
DN15-100mm
|
公稱壓力
|
1.6-6.3MPa
|
適用溫度
|
-30~+400℃
|
連接方式
|
法蘭
|
閥體結構
|
三塊式
|
閥體材質
|
304、316、316L、陶瓷
|
閥板材質
|
304、316、316L、陶瓷
|
閥座襯里
|
陶瓷
|
適用介質
|
高溫高壓、高強度、耐腐蝕等工況
|

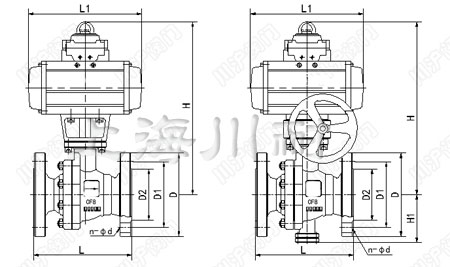

Q641TC氣動陶瓷法蘭球閥結構圖:
