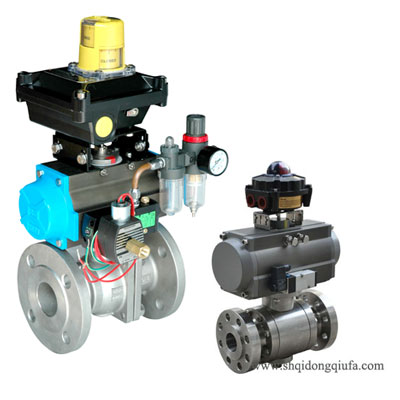

耐高溫硬密封氣動球閥 金屬硬密封氣動高溫球閥


耐高溫硬密封氣動球閥常見的有三種連接方式,法蘭連接、焊接連接及螺紋連接。金屬硬密封氣動高溫球閥可與氣動閥門定位器、智能定位器配套使用,輸入4~20mA信號實現對閥門的精確調節和控制,耐高溫硬密封氣動球閥廣泛應用于對壓力、流量、溫度、液位等參數調節的系統和設備中。上海川耐閥門專業生產的 耐高溫硬密封氣動球閥廣泛用于石油、天然氣、煤化工、醫藥、食品生產、電力系統、給排水、供熱和供氣系統中,廣受信賴。

耐高溫硬密封氣動球閥材質標準:
零件名稱 材料
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 不銹鋼+淡化處理
填料 V型PTFE四氟填料、柔性石墨


金屬硬密封氣動高溫球閥設計標準:
公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 1.5 2.4 3.75 6.0 9.60
密封試驗 1.1 1.76 2.75 4.4 7.04
低壓氣密試驗 0.5~0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

耐高溫硬密封氣動球閥尺寸規格:
公稱通徑DN(mm) 主要尺寸 法蘭尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30

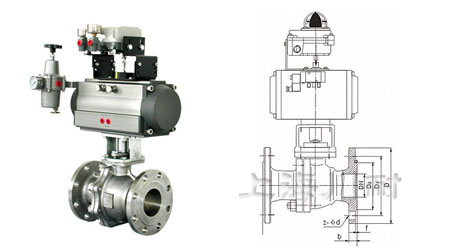

硬密封氣動耐高溫球閥結構圖:
