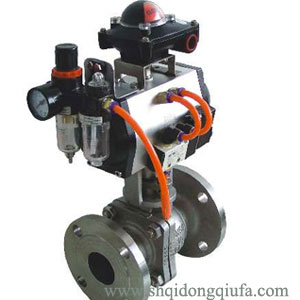

Q641H硬密封氣動球閥 耐高溫Q641H


Q641H氣動硬密封球閥規格型號標準,性能可靠,具有安裝簡便、密封可靠、阻力小、動作穩定可靠等優點。Q641H氣動硬密封球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品生產中;水電、火電和核電的電力生產系統中;城市和工業企業的給排水、供熱和供氣系統中。
 氣動硬密封球閥主要適用于溫度高溫250度以上的工況場合。Q641H氣動硬密封球閥的結構形式分為浮動球式;硬密封球閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及 0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。


Q641H氣動硬密封球閥規格標準:
公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量 硬密封:≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 “O”型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 近似快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
適用溫度 密封面
硬密封≤450℃
配置執行機構 GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

Q641H硬密封氣動球閥優點:
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構,密封預緊力設計合理、閉啟靈活,有效保證密封的可靠性。
2、采用特殊結構裝置的閥桿,不僅確保填寫料處還會滲漏,且防止了閥桿脫出。
3、根據用戶的需要,可設計成適應粉塵(包括含固體顆粒),漿料等介質的結構,使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、氣動金屬密封球閥應按規定流向使用。


Q641H氣動硬密封球閥尺寸標準:
公稱通徑DN(mm) 主要尺寸 法蘭尺寸
PN1.6MPa  PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30

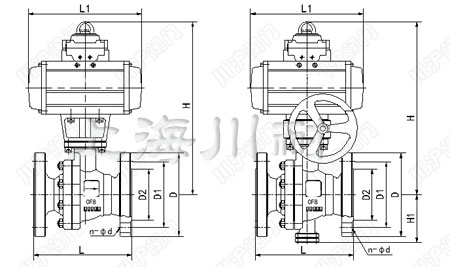

Q641H硬密封氣動球閥結構圖:
